De Schuf-groep ontwerpt en produceert industriële kleppen die gassen, vloeistoffen, slurries of poeders controleren, isoleren, omleiden of bemonsteren.
Het assortiment industriële kleppen is ideaal voor moeilijke of zware procesomstandigheden in de chemische, petrochecmische, polymeer-, olie-, gas-, raffinage- en offshore-industrie.

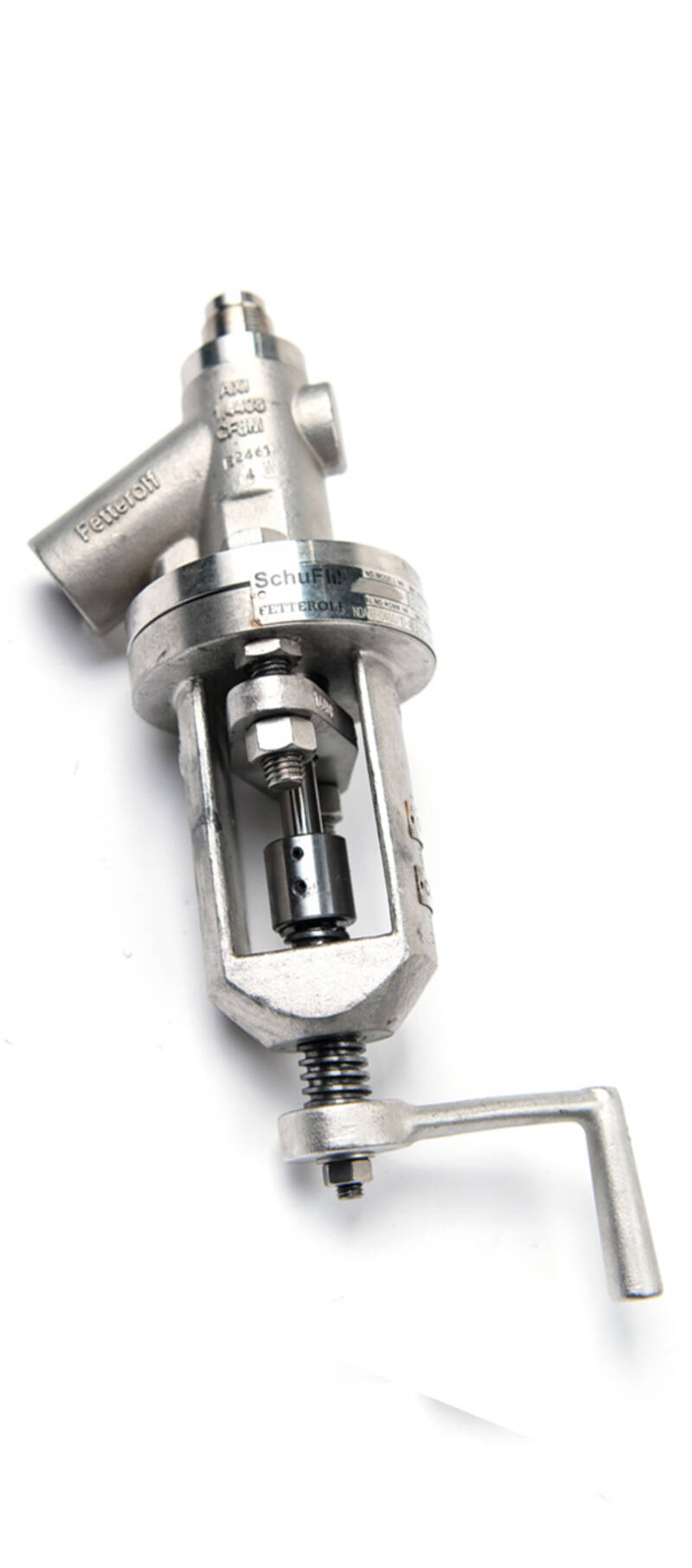

Deze zogenaamde “Rod Seal” is een soft seal monsternamekraan. Dit houdt in dat de afsluiter zowel boven als onder met zachte (soft) pakkingringen is uitgevoerd waarbinnen de plunjer op en neer kan bewegen. Wanneer de kraan na het nemen van een monster wordt gesloten, zal door de zelfreinigende werking van de pakkingen een schone plunjer achterblijven, wat weer gunstig is voor een goede afdichting en langere levensduur.
Kenmerken:
Het materiaal van de behuizing en delen die met de vloeistof in aanraking komen zijn standaard van 316 SS. Andere materialen zoals titanium, nikkellegering, Alloy 20, Monel, etc. zijn op aanvraag beschikbaar. De afsluiters zijn uitgerust met een NPT in- en uitlaat aansluiting. Andere aansluitingen (zoals geflensd), of een verlening van de piston zijn uiteraard ook mogelijk.

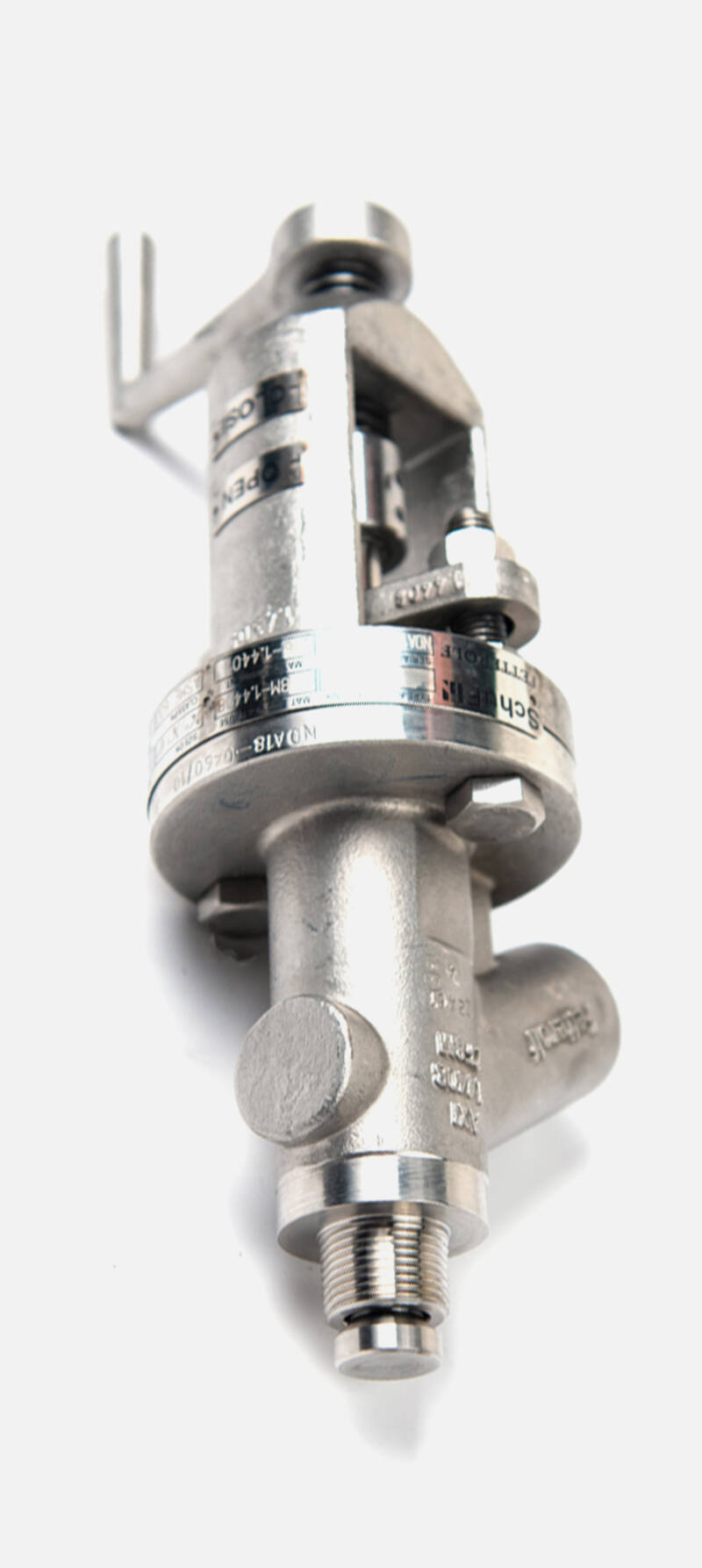

Deze ''Metalen Seated Ram'' afsluiter heeft een metaal op metaal afdichting waardoor deze uitermate geschikt is voor toepassingen met hoge temperaturen. Het onderhoudsvriendelijke ontwerp van de kraan biedt lange en betrouwbare prestaties en is geschikt voor bijna alle procesomstandigheden en toepassingen. Model 32PG is ideaal voor het injecteren van vloeistoffen in vaten en leidingen omdat er geen zachte afdichtringen aan de stroomzijde van de afsluiter zijn.
Kenmerken:
Het materiaal van de behuizing en delen die met de vloeistof in aanraking komen zijn standaard van 316 SS. Andere materialen zoals titanium, nikkellegering, Alloy 20, Monel, etc. zijn op aanvraag beschikbaar. De afsluiters zijn uitgerust met een NPT in- en uitlaat aansluiting. Andere aansluitingen (zoals geflensd), of een verlening van de piston zijn uiteraard ook mogelijk.
Het gepratenteerde ontwerp van de ''Ram Seal'' is voorzien van een dubbele afdichting. Naast de metaal op metaal afsluiting is deze ook uitgevoerd met een zachte (soft seated) PTFE afdichting. Door de combinatie van deze dubbele afdichtingen, zijn de lekpercentages van de afsluiter ongelovelijk laag gedurende een lange tijdsperiode. De sampling valve is dan ook niet alleen zeer geschikt voor vloeistoftoepassingen, maar ook voor gas applicaties.
Kenmerken:
Het materiaal van de behuizing en delen die met de vloeistof in aanraking komen zijn standaard van 316 SS. Andere materialen zoals titanium, nikkellegering, Alloy 20, Monel, etc. zijn op aanvraag beschikbaar. De afsluiters zijn uitgerust met een NPT in- en uitlaat aansluiting. Andere aansluitingen (zoals geflensd), of een verlening van de piston zijn uiteraard ook mogelijk.
Het Model 32PT is een speciale afsluiter. Wanneer de afsluiter wordt geopend beweegt de spindel met de daarop gemonteerde disc omhoog de tank of leiding in. Hierdoor wordt de eventuele aangekoekte korst van gestold product gebroken, en kan deze de doorstroming van de afsluiter niet belemmeren. De disc De disc of schijf is van het type metaal op metaal afdichting, welk een ANSI klasse VI zittingslekdichtheid garandeert. Aan de onderzijde is er de keuze tussen een PTFE pakking set tot max. 260° graden, of een grafiet pakking set tot max 550° graden en hierdoor fire-safe getest.
Kenmerken:
Op aanvraag zijn behuizingen van titanium, nikkellegering, Alloy 20, Monel (en andere), een geflenste in-en uitlaat aansluiting of een verlenging van de piston ook mogelijk.
De bediening van de afsluiter is mogelijk met verschillende opties:

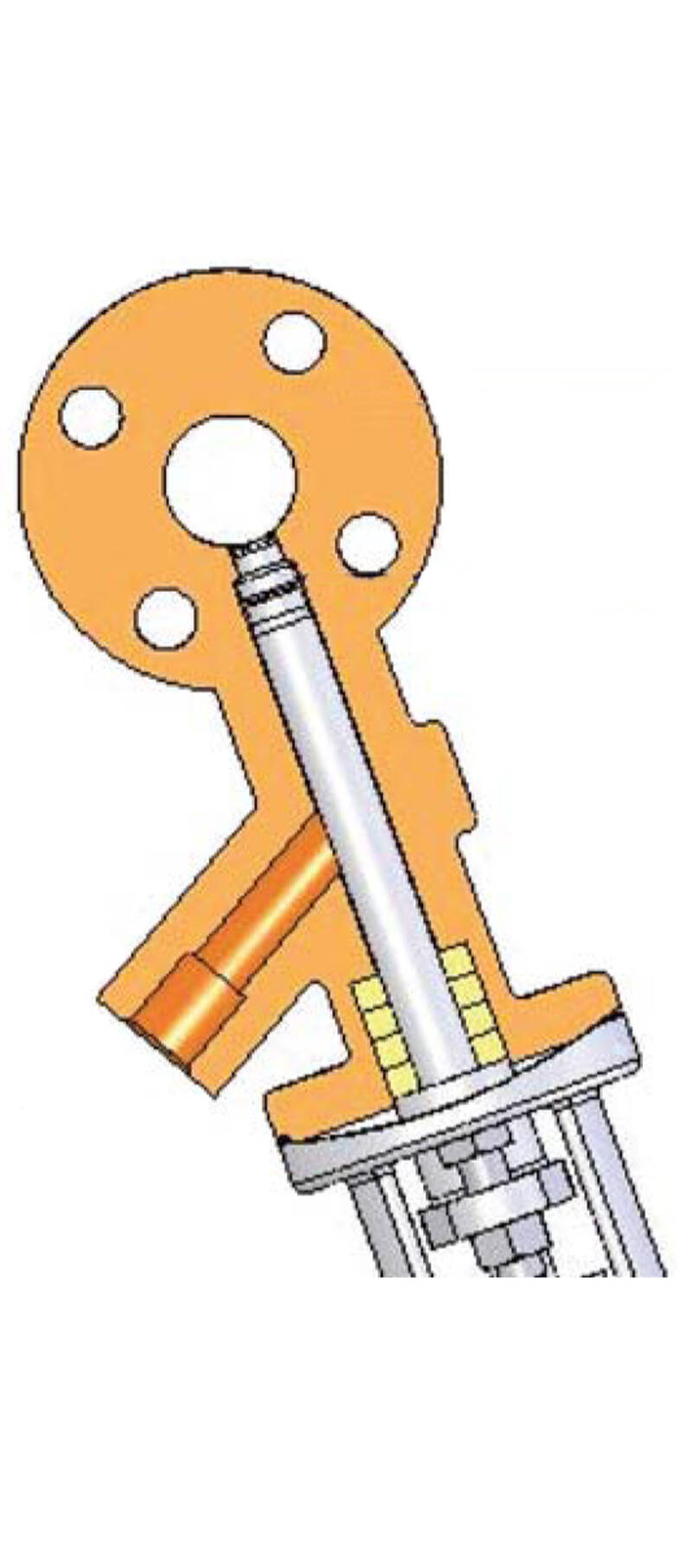

Dit is een combinatie van een integrale flens waarop een afsluiter is gemonteerd en gelast. De flens kan vervolgens gemonteerd worden in het leidingwerk, waardoor een zeer solide en lekvrij geheel onstaat. Wanneer de afsluiter gesloten is, sluit deze perfect aan de binnendiameter van de flens, waardoor geen productopbouw kan plaatsvinden.
Kenmerken:
Op aanvraag zijn behuizingen van titanium, nikkellegering, Alloy 20, Monel (en andere), een geflenste in-en uitlaat aansluiting of een verlenging van de piston ook mogelijk.
De bediening van de afsluiter is mogelijk met verschillende opties:

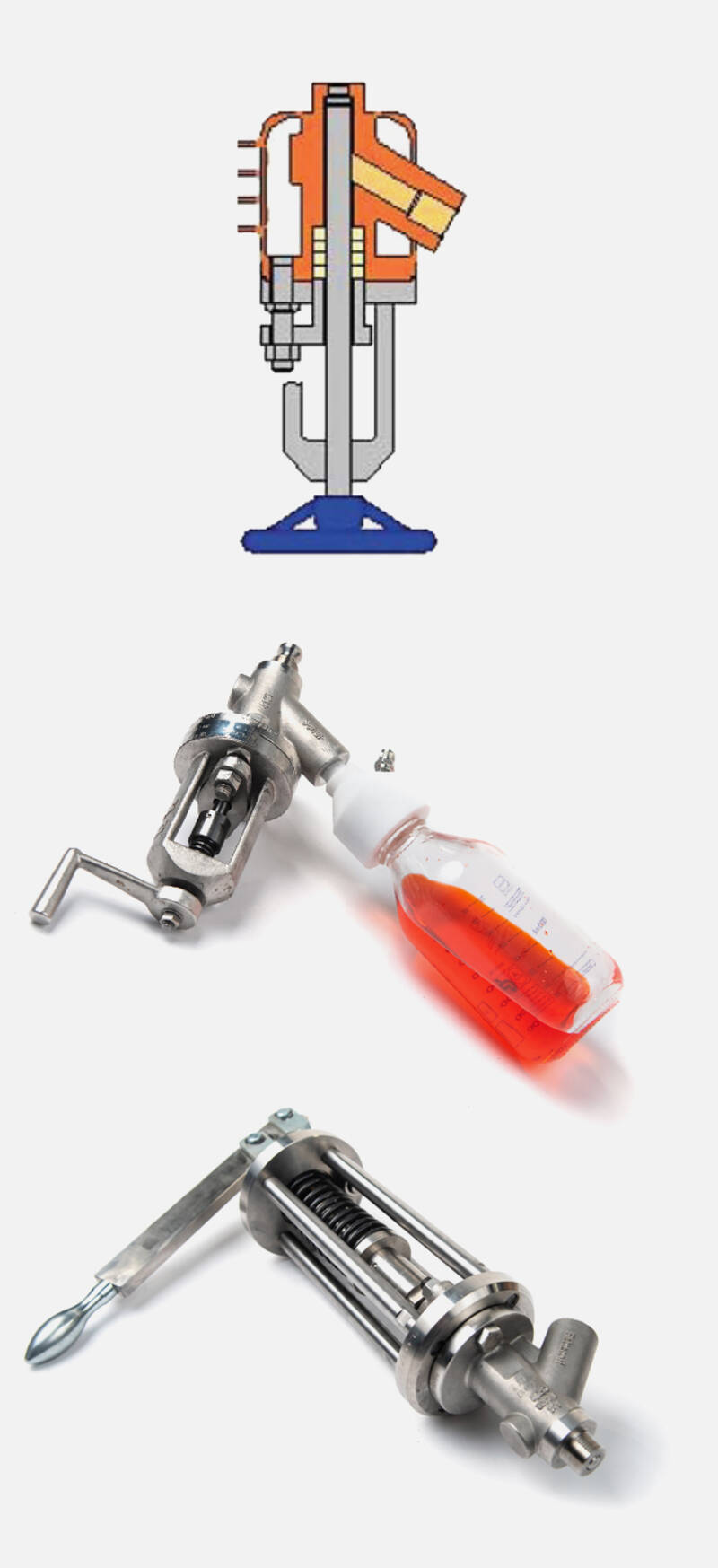

Verwarmingsmantel
Alle SchuF Fetterold monsternamekranen kunnen van een mantel worden voorzien. De zogenoemde verwarmingsmantels zijn aan de kraan vastgelast en bedekken deze volledig. Er zijn dan ook geen koude plekken, in tegenstelling tot clamp-on mantels. Dit maakt de mantels ideaal voor moeilijke vloeistoffen met hoge temperaturen zoals Polymers.
Monsternamefles
Alle SchuF Fetterolf monsternamekranen kunnen met monsternameflessen worden geleverd. Een metalen bak of tank behoort ook bij de mogelijkheden om hoge temperaturen te weerstaan.
Handbediening met veerretour
Dit veerkrachtige instrument zorgt ervoor dat de handmatige kleppen snel en automatisch sluiten zodra de hendel wordt losgelaten.
