Fabrikant CRP (Corrosion Resistant Products) is opgericht in 1983. Ze produceren o.a. monsternamesystemen voor de farmacie, (petro)chemie, biotechnologie en de semiconductorindustrie.
Overal waar monsters kostbaar, corrosief of giftig zijn of de monstername plaatsvindt onder zware omstandigheden, komen de CRP-monsternamesystemen tot hun recht.

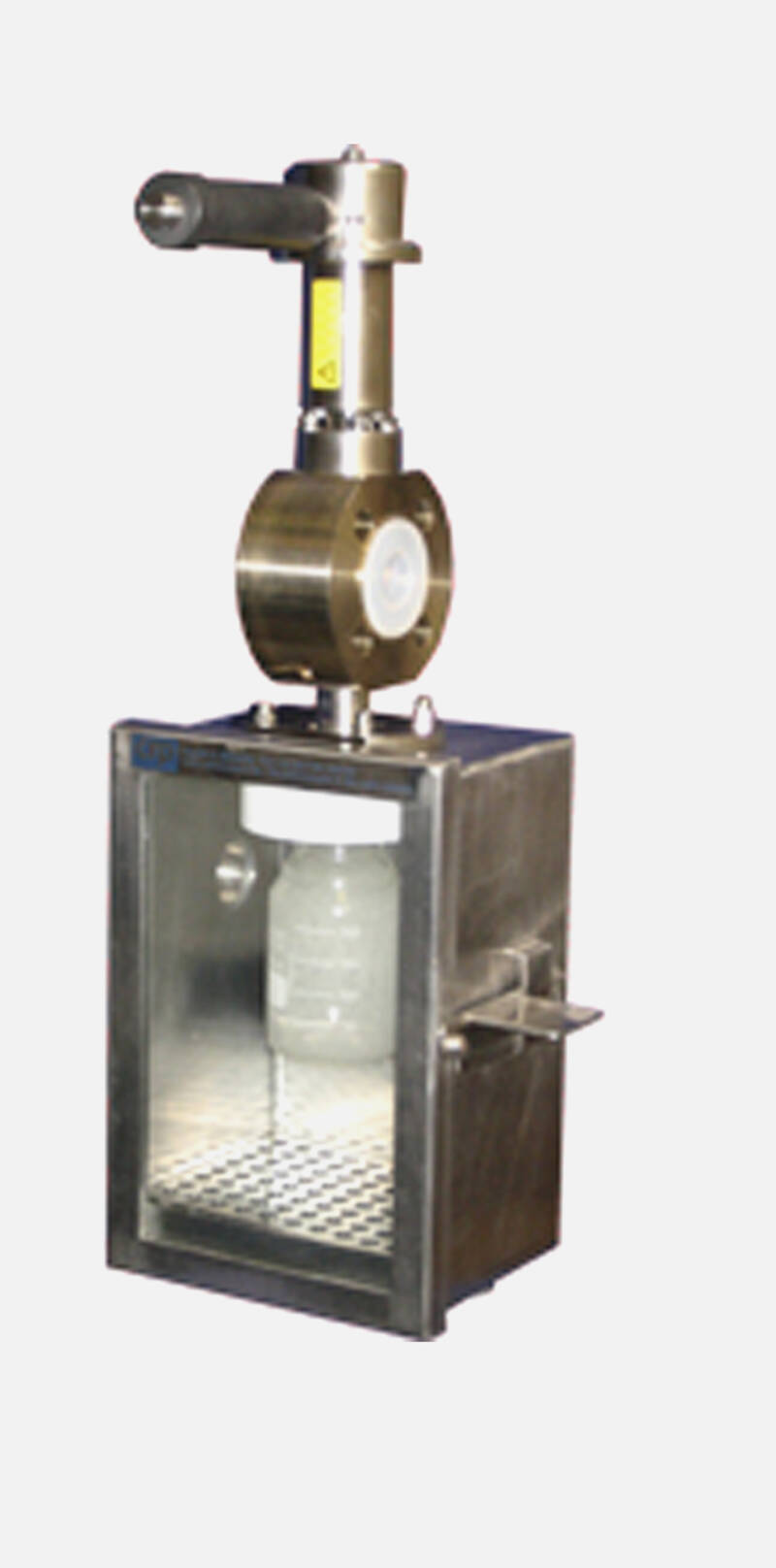

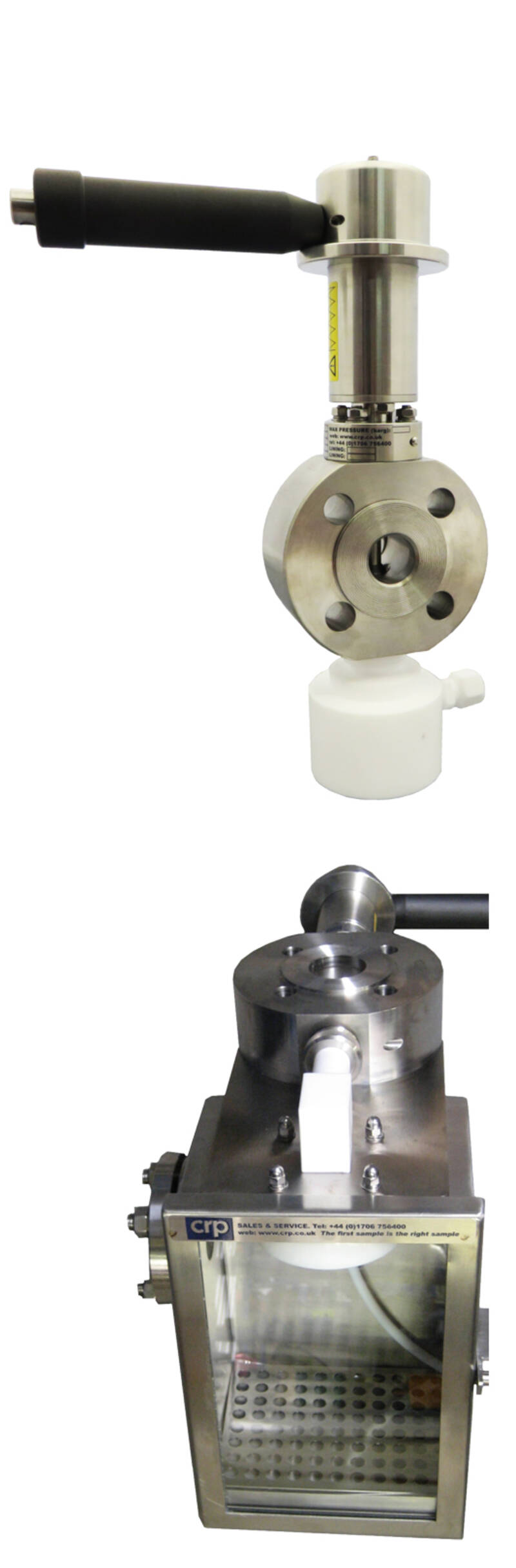

De SD IL 300 bemonsteringskraan van CRP is ontworpen om op een veilige gecontroleerde manier een representatief monster direct uit een procesleiding te nemen. Alle genomen monsters zijn keer op keer betrouwbaar.
De monsternamekleppen zijn heel eenvoudig te bedienen en ze zijn extreem robuust. De sampling valve is een waferontwerp en verkrijgbaar in de maten 1 "- 6" NB in ??zowel ASME- als DIN-flensuitvoeringen. Voor kleinere maten kunnen we de SD IL TC type sampler aanbieden.
De klep kan op verschillende manieren worden bediend, maar wordt meestal geleverd met een uittrekbare veiligheidshendel met uittrekbare en naar beneden gerichte veer. Het gebruik van deze "dodemanshendel" betekent dat de klep wordt gesloten zodra de hendel wordt losgelaten. De standaardklep heeft een 316L roestvrijstalen behuizing en spindel. De spindel is afgedicht van de atmosfeer met behulp van een PTFE / Chemraz fluoropolymeer stengelafdichting, met een 'o'ring bekrachtigde MSE-ring en PTFE lager met secundaire' o'ring afdichting. De spil heeft een PTFE-puntafdichting die precies is geplaatst in een radiale groef. Deze afdichting van de spindeltop sluit af in een taps toelopende zitting die in het lichaam is bewerkt. Wanneer de klep wordt bediend, komt de spil omhoog en weg van zijn zitting, waardoor procesmedia kunnen stromen. De slaglimiet van de spil is instelbaar en moet worden ingesteld wanneer de unit in bedrijf wordt gesteld om het juiste debiet te geven.
Deze monsternamekranen worden geleverd met een gegraveerd roestvrijstalen naamplaatje met type-identificatie, serienummer en informatie over de maximale bedrijfsomstandigheden. De klep kan worden geleverd voor horizontale of verticale pijpleidingen. De horizontale klep heeft de flesadapter direct onder de klep gemonteerd. Whist de klep voor verticale leidingen wordt geleverd met een elleboog en montageplaat ter ondersteuning van de flesconnector. Het monster kan met behulp van de modulaire aansluiting in elk van de verschillende doseersamenstellen worden verdeeld. Het bemonsteringsapparaat kan worden geleverd met een veiligheidskast om morsen en dampen te voorkomen.

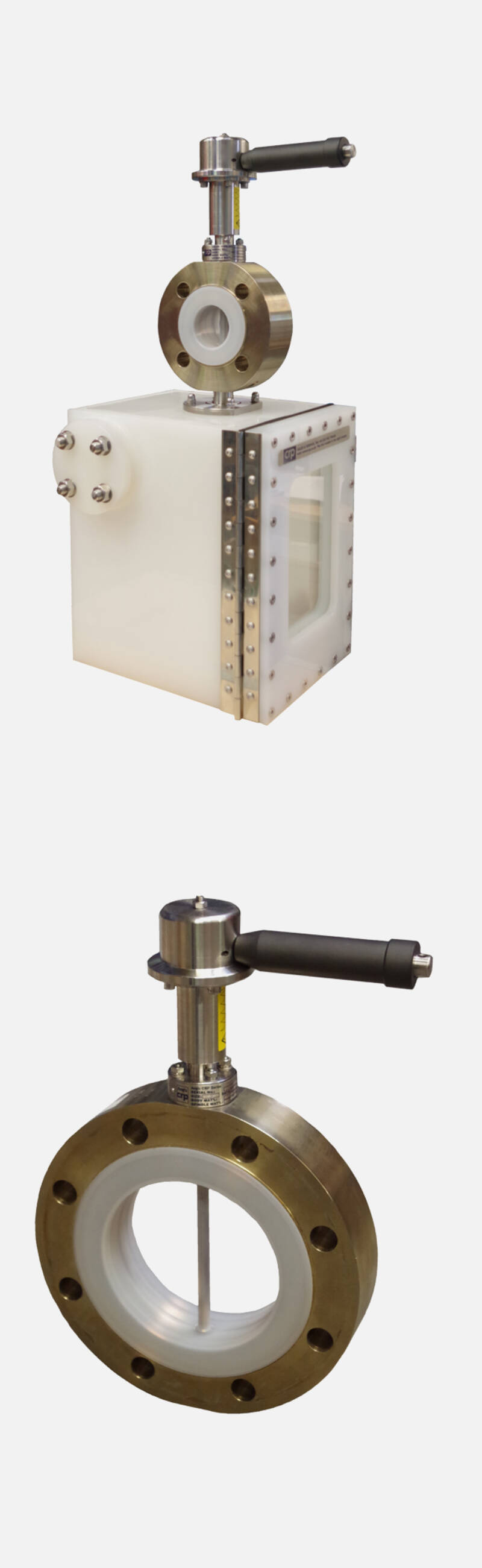

De SD IL 400 bemonsteringsklep van fabrikant CRP heeft een PFA-gevoerde 316L roestvrijstalen behuizing en spindel. Deze monsternamekraan is ontworpen om op een veilige gecontroleerde manier een representatief monster uit een procespijplijn te nemen. De kleppen zijn eenvoudig te bedienen met een veiligheidshandvat met veerretour.
De klep is verkrijgbaar in de maten 1 "- 6" NB in zowel ASME- als DIN-flensuitvoeringen. De klep kan op verschillende manieren worden bediend, maar wordt meestal geleverd met een veiligheidshendel met veerteruggang, die inherente veiligheid biedt. Het gebruik van deze "dodemanshendel" betekent dat de klep wordt gesloten zodra de hendel wordt losgelaten.
De PFA-voering is stevig in het lichaam aangebracht met zwaluwstaartgroeven. Door PFA te gebruiken voor de bevochtigde oppervlakken kan de klep worden gebruikt in zeer corrosieve processen. De spindel is afgeschermd van de atmosfeer met behulp van een PTFE / Chemraz fluoropolymeer stengelafdichting, met een 'o'ring bekrachtigde MSE ring en PTFE-lager met secundaire' o'ring afdichting. De spindel is volledig bekleed met alle bevochtigde delen in PFA, de taps toelopende punt van de spindel zit in een bijpassende taps toelopende zitting die is bewerkt in de PFA-voering van het lichaam en biedt een uitstekende zachte zittingafdichting.
Wanneer de klep wordt bediend, komt de spil omhoog en weg van zijn zitting, waardoor procesmedia langs het monsterafgifte-apparaat kunnen stromen. De slaglimiet van de spil is instelbaar om op locatie een nauwkeurig debiet van het monster mogelijk te maken. Elke klep wordt geleverd met een gegraveerd roestvrijstalen naamplaatje met type-identificatie, serienummer en bedrijfsparameters.
De monsternamekraan kan worden geleverd voor horizontale of verticale pijpleidingen Op de horizontale klep is de doseeroptie direct onder de klep gemonteerd. Wanneer de klep in een verticale pijpleiding moet worden gemonteerd, is deze voorzien van een korte verbindingsbuis en elleboog om het monster verticaal af te geven. Dit is bevestigd aan een roestvrijstalen montageplaat.
Het monster kan met behulp van de modulaire aansluiting in verschillende doseersamenstellen worden verdeeld. De gekozen doseeroptie is gebaseerd op vele factoren, waaronder een risicobeoordeling voor de operator. Het bemonsteringsapparaat kan worden geleverd met een veiligheidskast om morsen en dampen te voorkomen.

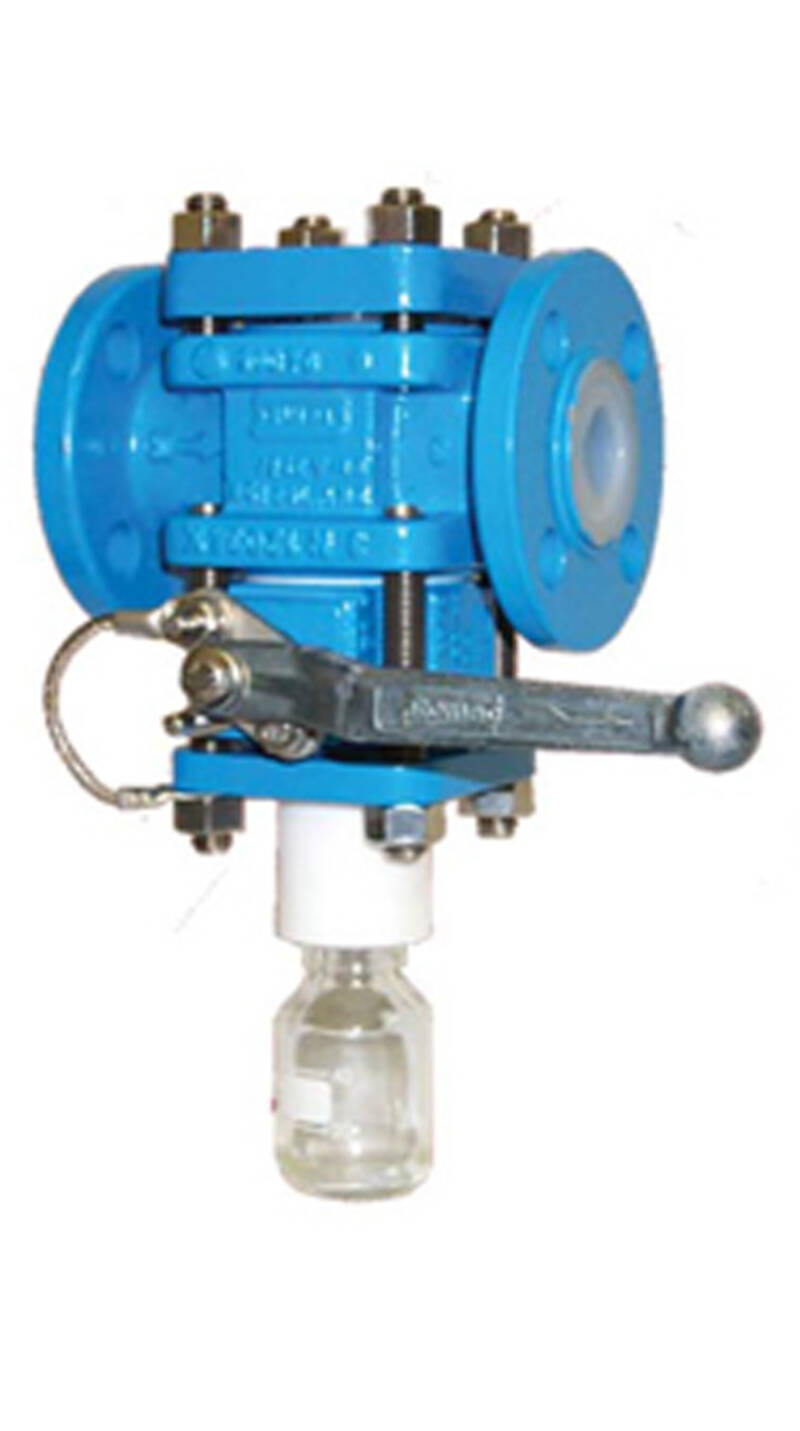

Kogelkraan met gesloten eindkogel zodat de monsternamecup past op de aftakkingen van de hoofd proceslijn.
Kenmerken:
Werking Elke 180° heen en terug draaiende klep levert 1 cup vol met monsternamevloeistof naar de monsternamecontainer.

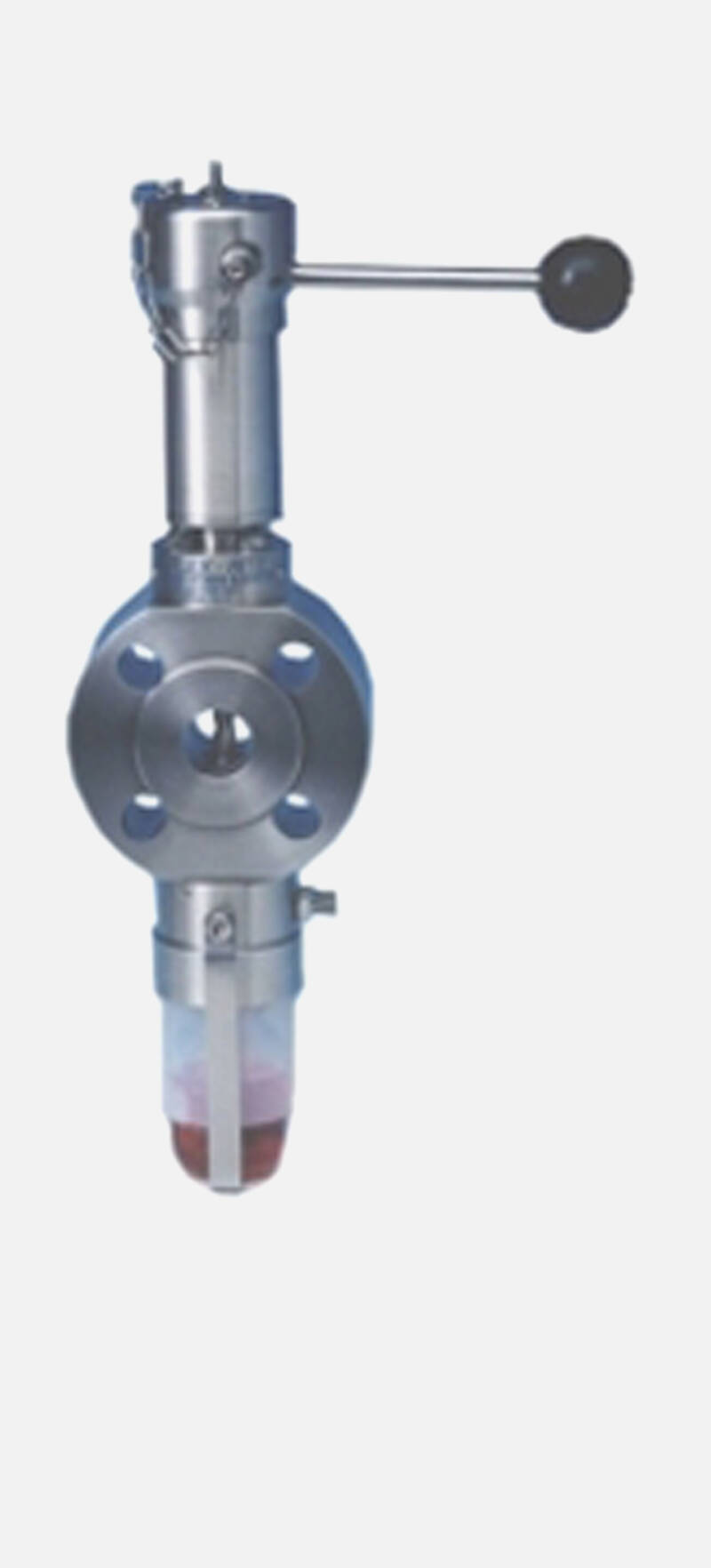

In-line monsternamesystemen bieden een eenvoudig te gebruiken manier voor het nemen van representatieve monsters uit proceslijnen.
Standaard varianten in-line monsternamesysteem:
Ongelijnd RVS voorzien van een wafel patroon. Geschikt voor ASME 150/300, PN10/16. 1”- 6” NB. Geschikt voor -29 °C tot 200 °C, volledig vacuüm tot 16 Barg (24 Barg voor ASME 300 variant).
Opties: diverse exotische materialen zoals Hastelloy en Monel en verkrijgbaar met alternatieve flensboringen.
Ongelijnd RVS voorzien van een flens patroon. Geschikt voor ASME 150/300, PN10/16, Swagelok™ hygiënische connecties zoals tri-clamp, DIN 11851, enzovoort. ½” – 6“ NB. Geschikt voor -29 °C tot 200 °C, volledig vacuüm tot 16 Barg (24 Barg voor ASME 300 variant), tenzij eindconnecties anders vereisen.
Opties: diverse exotische materialen zoals Hastelloy.
PFA gelijnd RVS voorzien van een wafel patroon en daardoor geschikt voor ASME 150/300, PN10/16. 1”- 6” NB. Geschikt voor -29 °C tot 180 °C, volledig vacuüm tot 10 Barg.
Leidingswerk:
Bedieningsopties:
Kenmerken:

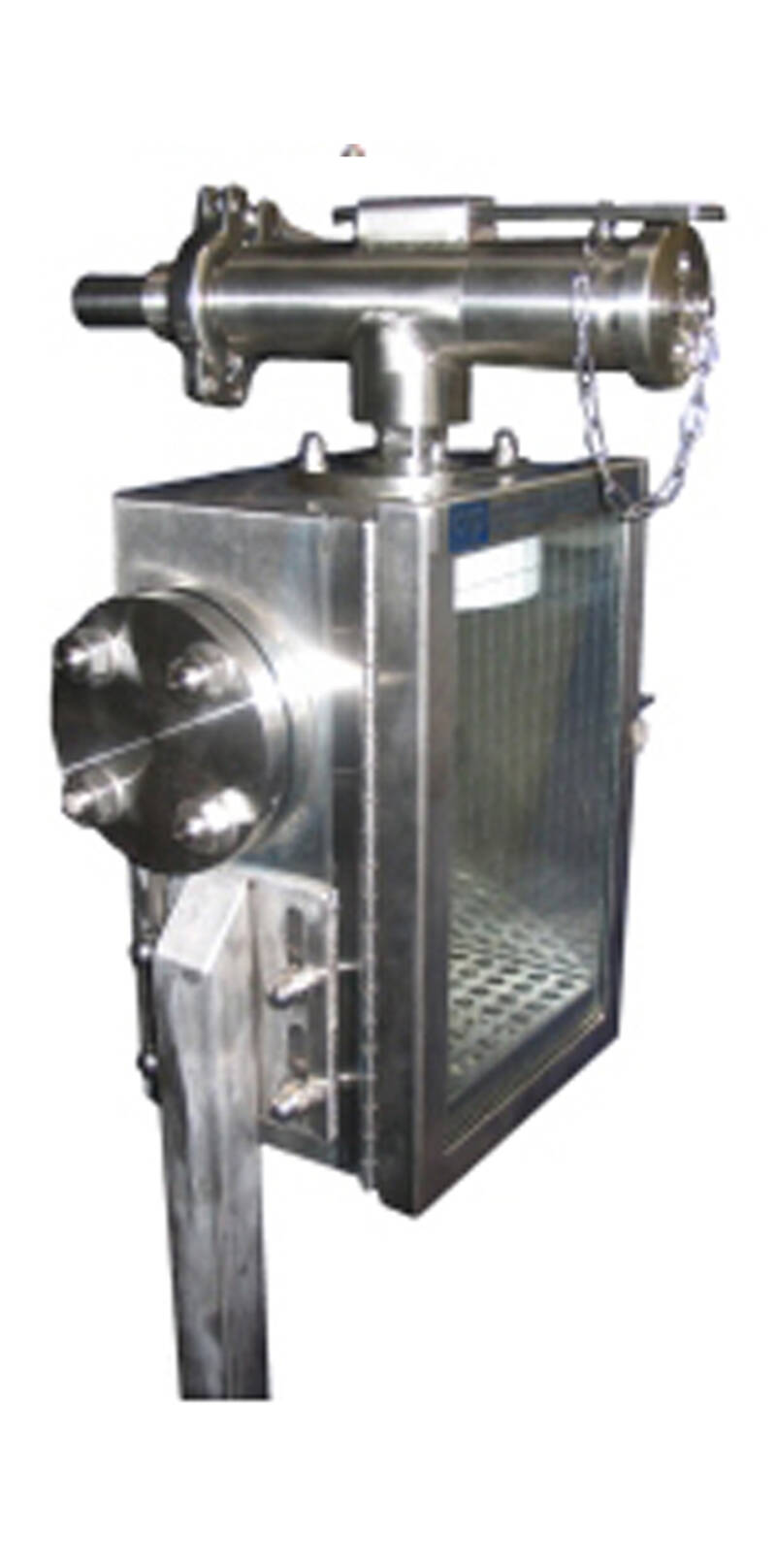

De unlined surface mount monsternameklep is ontworpen voor bevestiging aan een padflens aan een aftakking van de proceslijn.
Kenmerken surface mount monsternamesysteem:

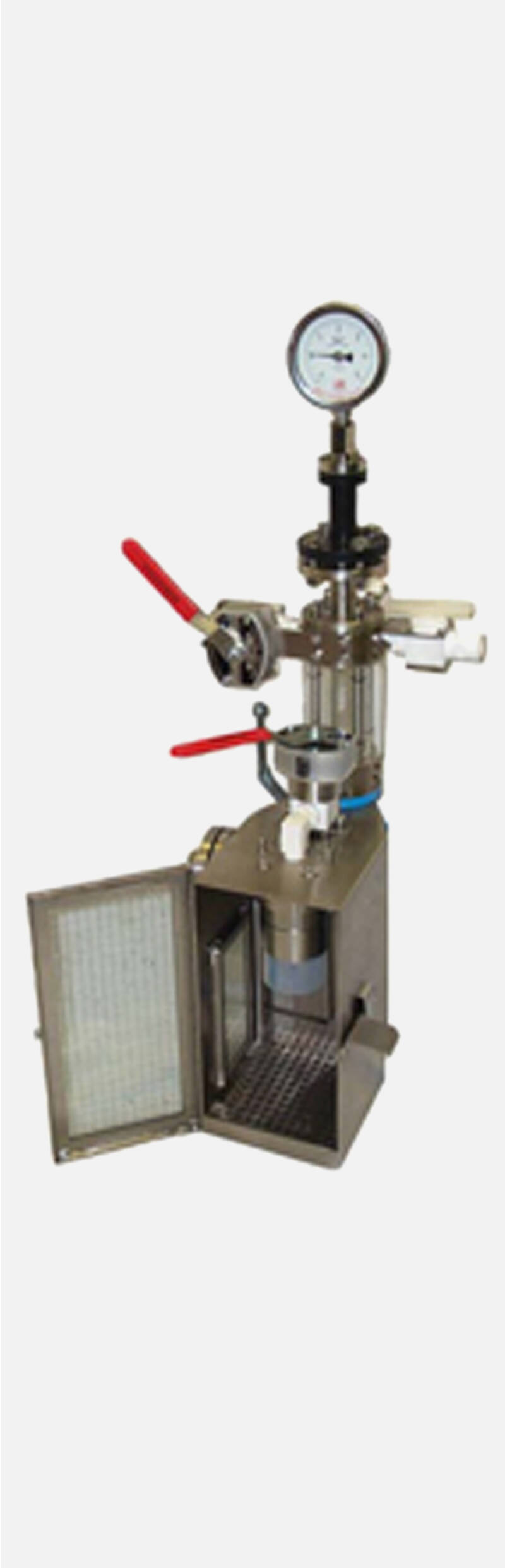

Het monsternamesysteem voor montage op vaten wordt meestal verbonden met een dompelpijp boven aan het procesvat. Het sample wordt uit het vat genomen door de dompelpijp en in het monsternamesysteem. Het sample wordt geïsoleerd in het kijkglas, van waar het kan worden gedoseerd in een monsternamefles.
Productomschrijving:
Ontworpen om te worden bevestigd op de bovenkant van een vat aan een dompelpijp.
Standaard constructies:
Werking monsternamesysteem:
Opties:

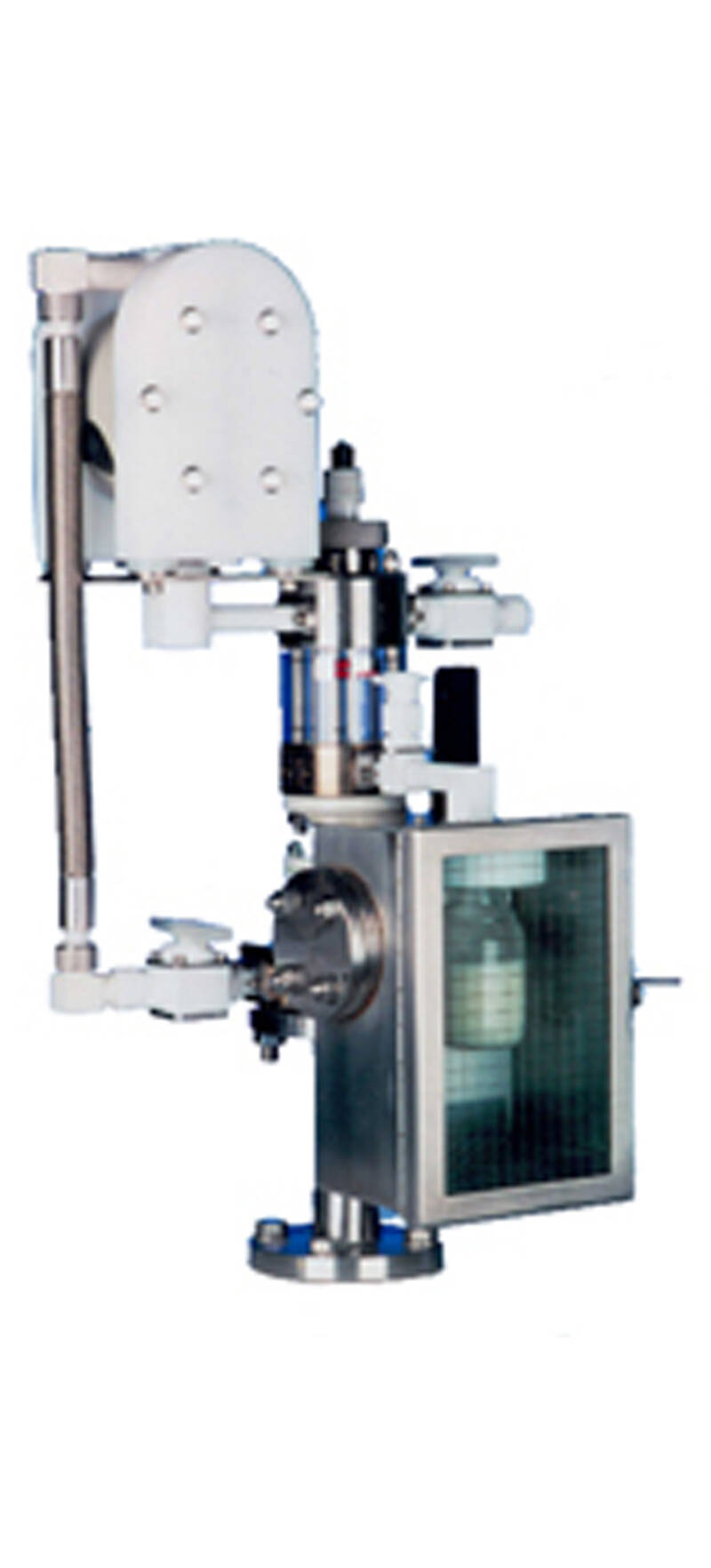

Met recirculatiemonstername wordt het sample direct uit het vat genomen en door het monsternamesysteem gepompt voordat het sample, vaak via dezelfde pijp, terug het vat in gaat. Verschillende pompen en ontwerpen zijn beschikbaar waarbij elk systeem kan worden aangepast aan het proces van de klant.
Productomschrijving recirculerend monsternamesysteem:
Ontworpen om te worden bevestigd op de bovenkant van een vat aan een dompelpijp
Standaard constructies:
Opties:
Modulaire aansluitingen voor CRP-monsternamesystemen, afgestemd op de procescondities.
Afhankelijk van de eigenschappen en risico’s bij het nemen van een monster biedt CRP een reeks aan aansluitmogelijkheden en vormen van monstername afgestemd op de procescondities. CRP past een modulaire aansluiting toe op de monstername apparatuur, waardoor de diverse monsternamesystemen eenvoudig aangesloten kunnen worden.
Door het toepassen van deze modulaire aansluitingen wordt een veilige en gebruiksvriendelijkste oplossing verkregen.
Diverse aansluitmogelijkheden zijn:
