Industriële monstername: welke afsluiter past bij uw proces?

Gemiddelde leestijd 3,5 minuut Door Thimo van Eijk op 22 juli 2015

Bij het selecteren van de juiste monstername-afsluiter voor industriële monstername komt meer kijken dan je misschien denkt. Neem bijvoorbeeld de afsluiters van de merken SchuF en CRP. Beide bedrijven ontwikkelen oplossingen voor monstername in industriële processen, maar hun afsluiters zijn compleet verschillend. Welke factoren bepalen nu de keuze voor de juiste monstername-afsluiter?

Agressieve media
Bij een agressief medium zijn er 2 mogelijkheden: of je kiest voor een exotisch materiaal als Hastelloy of je bekleedt de afsluiter met een fluorpolymeer.

De Engelse fabrikant CRP levert wafer type monstername-afsluiters waarbij de wafer PFA bekleed is. PFA heeft wel de beperking van een maximale gebruikstemperatuur van 180?

Schuf heeft de PFA-mogelijkheid niet en kiest in het geval van een agressief medium er juist voor om een andere metaalsoort toe te passen.

Dus, heb je te maken met agressieve chemicaliën en ‘lage’ temperaturen, dan biedt CRP uitstekende monstername-oplossingen. Een goed alternatief voor kostbare metalen monstername-afsluiters. We zien de CRP-afsluiters daardoor veel terug in de fijnchemie.

Extreem hoge temperaturen

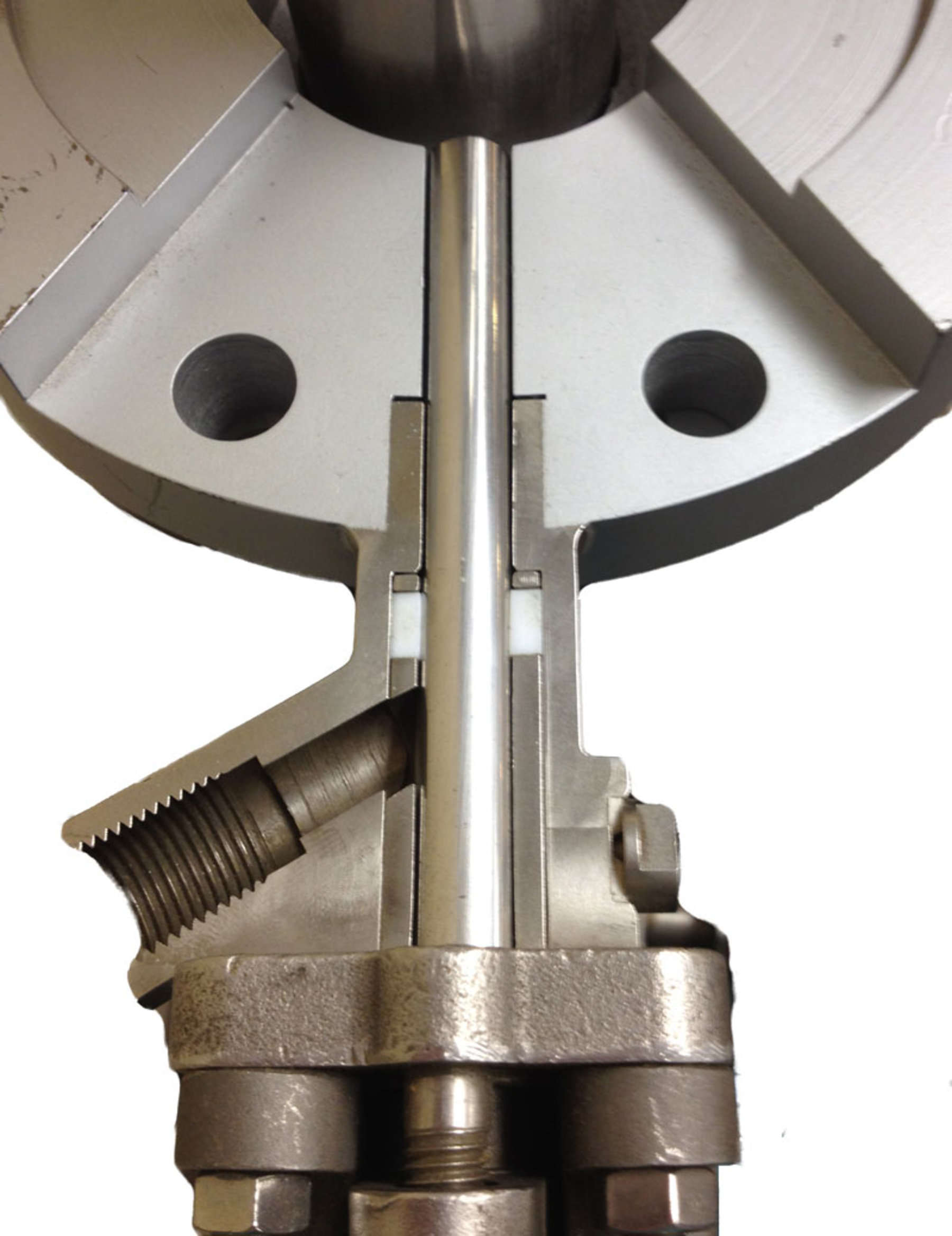

De plunjertype monsterame-afsluiters van fabrikant Schuf hebben geen dode hoeken, waardoor er geen medium achterblijft als je een monster neemt. Doordat er volledig metalen uitvoeringen mogelijk zijn met grafiet pakkingen, kun je de Schuf-monstername valves inzetten bij zeer hoge temperaturen (450?). CRP werkt altijd met Fluor polymeren die de maximum temperatuur voor gebruik beperken tot 200?

ViscositeitSampling valve
Een ander verschil tussen Schuf en CRP betreft de manier waarop ze worden bevestigd. De CRP-afsluiters worden als een wafer gebruikt en je klemt ze tussen pijpflenzen. De afdichting vindt plaats van bovenaf. Schuf maakt gebruik van een geschroefde of geflensde aansluiting die onder een pijp of reactor worden gemonteerd, maar ook als wafer type leverbaar is.
De doorlaat is bij CRP door deze wijze van monteren beperkt, terwijl een Schuf-afsluiter geleverd kan worden naar jouw wens met een doorlaat tussen 6 en 30 mm. Vandaar dat bij een hoog visceus medium als bitumen de SchuF-afsluiter de voorkeur heeft.

Doordat de Schuf-afsluiter van onderaf gemonteerd wordt, kan een wafer type met een Schuf-afsluiter tot ieder gewenste afmeting geleverd worden. Bij CRP is dit beperkt tot DN150/6”.

Verontreinigde media
De CRP-afsluiters zijn ook alleen te adviseren bij het bemonsteren van relatief schone media. Indien er veel grove harde deeltjes in het medium zitten, zullen deze de zitting beschadigen omdat dit een kunststof afdichting is. Bij de Schuf-afsluiter duwt de plunjer het medium omhoog en wordt schoongeschrapen door de afdichtingsringen. Deeltjes komen hier niet tussen en hebben dus geen invloed op de afdichting.

Bediening
Standaard levert CRP haar monstername-afsluiters met een veerretourhendel. Dit heeft als grote voordeel dat wanneer de hendel losgelaten wordt bij het nemen van een monster, de afsluiter zich meteen sluit. In het geval dat de medewerker die het monster neemt onwel wordt of afgeleid is bent je er zeker van dat er geen onveilige situatie kan ontstaan.

De Schuf plunjerafsluiter moet altijd met de hand of door middel van een actuator gesloten worden. Schuf heeft ook een veerretourafsluiter. Dit is geen plunjerafsluiter, maar een disc-afsluiter waarbij de disc omhoog wordt gebracht. Deze afsluiter heeft relatief veel dode ruimte, wat dus weer andere nadelen heeft.

Advies
Je ziet dat je met diverse zaken rekening dient te houden bij de keuze van een monstername-afsluiter voor een industriële proces. Heb je hier vragen over? Laat het me weten. Ik help je graag.
